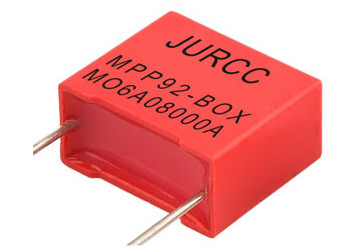

- MPP92-BOX手机无线充电器专用谐振电容器
- Q Q：364718077
- 手机：15322926710
- 固话：0769-83919069
产品介绍
产品详细说明：
产品专为无线充电源LLC；LCC谐振电路开发设计的振荡电容器，用来替代MLCC；东莞市科雅电子科技有限公司研发的MPP92-BOX电容器其特点为: 特别设计的内部结构喷金接触能力同比相同材质的普通结构产品，其喷金接触面积增加150-200%；所以高频损耗更小，可承受更大的电压&电流的浪涌冲击，内部损耗发热大大降低；有效提升电源的功率因数和减少电源的能量损失。采用PBT人工合成树脂材料外壳封装；并用阻燃的环氧树脂灌封；防潮湿和阻燃能力大大提升；外观一致性好；阻燃等级C级；耐温110℃等特点。
其它的用途：
优良的高频频率特性(1000KHZ)，高频损耗小，特别适合大电流，高频率场合；广泛应用于各种电子电气产品的：谐振；旁路；隔直；滤波；耦合等！
技术参数：
引用标准Reference Standard | GB/T 14579(IEC 60384-17) |
气候类别Climatic Category | 40/110/56 |
额定温度Rated Temperature | 85℃ |
电容器表面允许的最大温升Maximum self temperature rise for all serirs | 85℃ |
工作温度范围Operating Temperature Range | -40℃~+110℃ |
温度降额电压 Temperature Derated Voltage | 工作环境温度在85-110℃,每超过1℃额定电压降额1.25%. (+85℃to110℃:decreasing factor 1.25%per℃ for UR) |
额定电压Rated Voltage | 150/200/250Vdc(90Vac) |
电容量范围Capacitance Range | 0.1uf~0.4uf |
电容量偏差Capacitance Tolerance | +-5%(J) |
耐电压Voltage Proot | 1.6 UR(60S) |
损耗角正切Dissipation Factor | ≤10*10-4(1KHZ 20℃) |
绝缘阻抗 Insulation Rrsistance | ≥10000MΩ,CN≤0.33uf ≥3000S,CN＞0.33uf (20℃,100VDC,1MIN) |
产品详细规格：
JURCC料号 | 规格（容量和电压） | 脚距P±1mm | 脚长L±1mm | 外形尺寸W*T*H±0.5mm | 引线φmm | 持续通流估算值（温升30度）A |
MC9200065 | 154J250VDC | 10 | 12 | C1(12*3.5*10) | 0.6 | 0.27 |
MC9200064 | 184J250VDC | 10 | 12 | C1(12*3.5*10) | 0.6 | 0.33 |
MC9200066 | 204J200VDC | 10 | 12 | C1(12*3.5*10) | 0.6 | 0.27 |
MC9200068 | 304J150VDC | 10 | 12 | C1(12*3.5*10) | 0.6 | 0.28 |
MC9200060 | 304J200VDC | 10 | 12 | C2(12*5*11） | 0.6 | 0.41 |
MC9200069 | 334J150VDC | 10 | 12 | C1(12*3.5*10) | 0.6 | 0.31 |
MC9200056 | 334J200VDC | 10 | 12 | C2(12*5*11) | 0.7 | 0.45 |
MC9200070 | 394J150VDC | 10 | 12 | C1(12*3.5*10) | 0.6 | 0.36 |
MC9200063 | 394J200VDC | 10 | 15 | C2-2(12*5*12.5) | 0.7 | 0.53 |
MC9200067 | 404J150VDC | 10 | 12 | C1(12*3.5*10) | 0.6 | 0.37 |
MC9200059 | 404J200VDC | 10 | 12 | C2-2(12*5*12.5) | 0.6 | 0.55 |
